为了获得优良的；ば阅，产品接纳了CPT-31型控制器，用户可以就地举行对控制器的参数整定、举行分合闸操作，也可以通过手机短信的方法、控制器界面拨码开关，或掌上机来举行。别的，还可以用简朴无线？仄鞫远下菲骶傩蟹帧⒑险⒉僮。

户外高压交流分界断路器的控制和；は低车淖槌扇缤7，其中电力治理后台机为用户自备装备。纵然没有，也不影响分界断路器的使用。

简朴无线？仄鞯挠杏每刂瓢刖段100米，且只能举行断路器的分、合闸操作。它分为专用型和通用型两种，专用型简朴无线？仄饔肟刂破魇且欢砸坏，其优点是不会在操作某一台分界断路器时，造成其它分界断路器误分、误合。但若是分界断路器数目多，将给？仄鞯谋９艽茨烟。通用型简朴无线？仄饔1只就可以操作所有的分界断路器，但若是多台分界断路器装置得较量靠近，则操作时易造成其它分界断路器误分、误合。

控制器主要的功效特点：

?

概述

10kV倾轧配电线路T接支线路或最后用户内部爆发故障时，因其进线开关；ば卸毕抻氡涞缯境鱿呖乇；な毕夼浜衔薹ê侠碚际，将会造成变电站出线开关跳闸。若是故障性子是永世性的，变电站重合将不乐成，则一其中压用户界内的局部事故将使整条10kV配电线路停电。

如若在T接处或用户端（责任分界点），装置一台用户分界开关（俗称看门狗），经由判断确认用户界内爆发故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

ZW20A-12型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。它主要由ZW20A-12型户外柱上真空断路器本体各CPT-31故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆举行电气毗连。

具有故障检测功效、；た刂乒πШ屯ㄑ豆π，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12型户外柱上真空断路器为额定电压12kV，三相交流50Hz的户外配电装备。它接纳真空灭弧和SF6气体作为绝缘介质，箱体接纳了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构手艺，收支线套管也举行了密封性能刷新，整体密封性能优良，内部充入的SF6气体不走漏，不受外界情形影响；其弹簧操作机构举行了小型化设计使可靠性、稳固性获得优化，接纳直动链条主传动和多级脱扣系统，行动可靠性和稳固性比海内古板的弹簧操作机构进一步提到：主回路的轴与套之间的接触接纳了内收处张式表链结构，主回路的接触电阻小、温升低。

由性能优良的断路器本体和智能化的控制器组成的ZW20A-12型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品。

本产品主要切合以下国家标准：

开关部分：

GB1984-2003高压交流断路器

GB/T11022-1999高压开关装备和控制装备标准的共用手艺要求

控制终端部分：

GB/T726-2000继电器及装置基本试验要领

GB/T17626-4-1998电磁兼容试验和丈量手艺电快速瞬变脉冲群抗扰度试验

使用情形条件

周围空气温度：-40℃~+40℃，日温差：日温转变不大于25℃；风速：不大于35m/s；无易燃、爆炸危险、强烈化学侵蚀物（如种种酸、碱或浓烟等）和强烈震惊的场合。

海拔：>1000m，高海拔地区请与生产厂家协商；覆冰厚度：10mm；空气腌臜水平：IV级；地动烈度：>8度

电网中性点接地方法；中性点不接地、中性点经消弧线圈接地、中性点经低电阴接地。

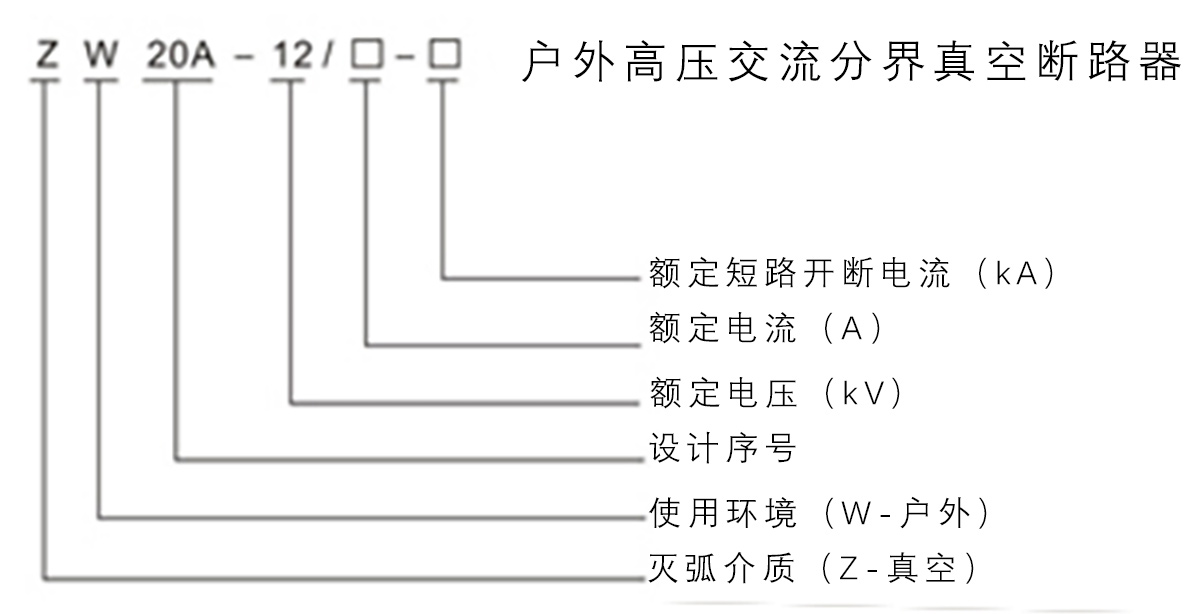

型号命名及其寄义

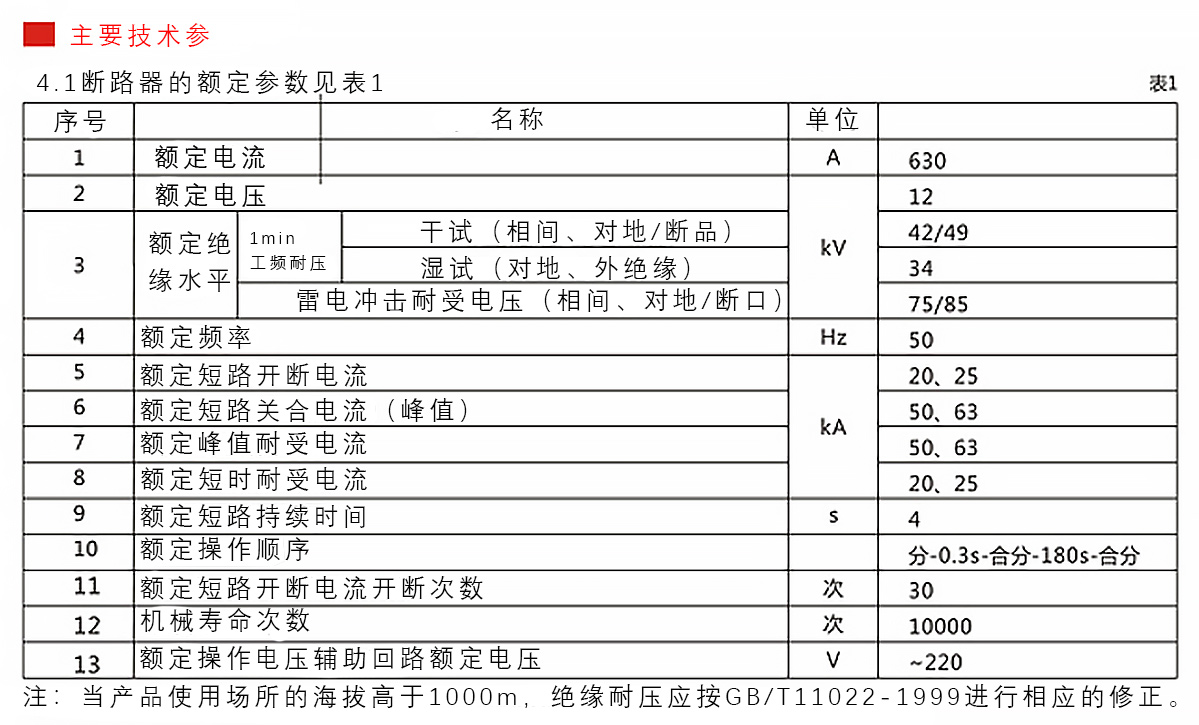

4.2电流互感器

在断路器的本体内A、C相各设置1只电流互感器，变比50~600、1，用于相间；。

4.3零序电流互感器

在断路器本体内设置零序电流互感器1只，变比20/1.在零序电流0.2~6A区段，有着优异的线性关系，额定负载下（0.1VA）的转变误差小于3%。当零序电流为400A时，二次输出电流不小于6A.

4.4操作电源

4.4.1断路器事情时需要操作电源。操作电源可以外引交流或直流220V电源，但一样平常是在10kV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源。

4.4.2外置操作电源变压器或电压互感器型号由用户选配，建议选用户外型带熔断的产品，以利便装置。如外置操作电源变压器或电压互感器不带熔断器，用户还得另行加装户外式熔断器，以；ね庵檬讲僮鞯缭幢溲蛊骰虻缪够ジ衅。

4.4.3操作电源的二次侧熔断器设置，详见发货随机文件。
