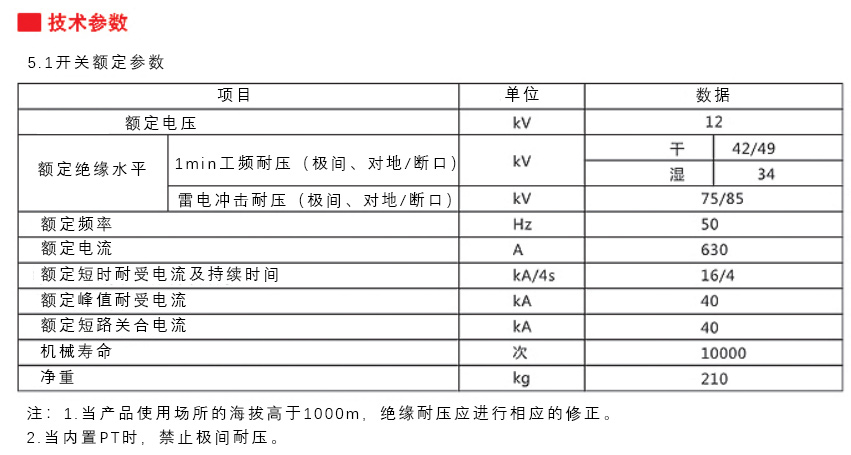

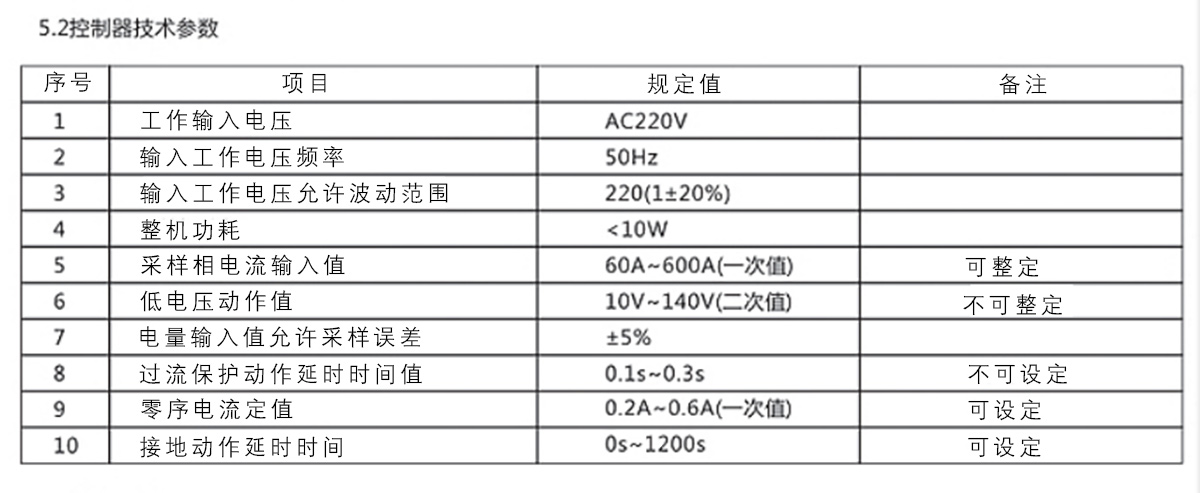

5.3电流互感器

内置1只穿芯式零离CT
，变比为20、1
，0.2A~6A区段就坚持线性关系
，额定负载下的变比误差应小于3%
，一次侧零序电流为400A时
，二次输出电流有用值不小于6A.为提高机械强度
，将CT本体用环氧树脂浇铸为一体
。

内置2只（A、C相）单相CT供相电流
；な褂
，变比为600/1.

5.4电压互感器

变比为10000V/220V
，容量50VA
，局部放电小于10pC
，控制装置的操作电源及低电压元件均由PT二次提供
。

使用情形条件

周围空气温度上限不凌驾40℃
，上限不凌驾-45℃
；

风速不大于35m/s
；

海拔不高于1000m
，地动烈度不凌驾8度
，高海拔地工请与生产厂家联系
；

情形湿度：月平均相对温度不大于90%
；日平均相对湿度不大于95%
；？覆冰厚度不凌驾10MM
；

装置场合应为无易然、晚爆、化学侵蚀及经常性强烈振动的场合
；

中性点接地方法：中性不接地、中性点经消弧线圈接地、中性点经小电阴接地
。

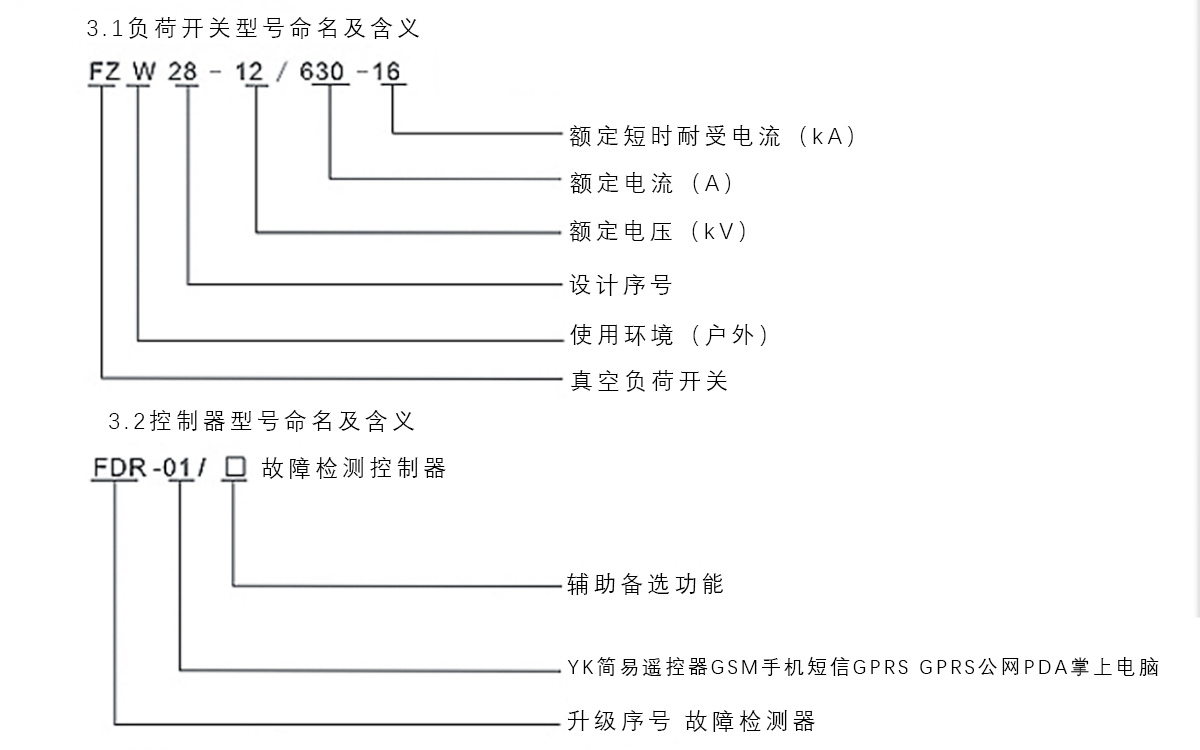

型号命名及其寄义

?

基本结构

分界开关由引进东芝手艺的VSP5-12真空负荷开关、故障检测控制器两大部分组成
。通过航空插座及户外密封控制电缆举行电气毗连
。

接纳真空灭弧
，SF6气体绝缘
，内置主回路隔离刀与灭弧室串联
，绝缘性能高
。

刷新型的电磁机构
，可以举行由运、手动合分
？厣戏缴柚醚沽κ头徘
，设有“翻牌”指示
。

内置零序和短路
；さ绾夯ジ衅
；内置（或外置）电压互感器
，提供操作电源
。

整套结构为兔维护装备
。

概述

FZW28-12型户外分界真空负荷开关（简称FFK）使用于柱上装置的场合
，具有手动和电动操作功效
？乇咎褰幽梢毡径ス綱SP5-12型免费护负荷开关
，接纳真空灭弧、SF6气体作绝缘介质
。

本产品切合下列标准：

GB3804-2004? ?3.6kV-40.5kV高压交流负荷开关GB/T11022? 高压开关装备和控制装备标准的共用手艺要求本说明书形貌了户外分界真空负荷开关具备故障检测、
；ぁ⒖刂萍巴ㄑ豆π
，装置于10kV线路上

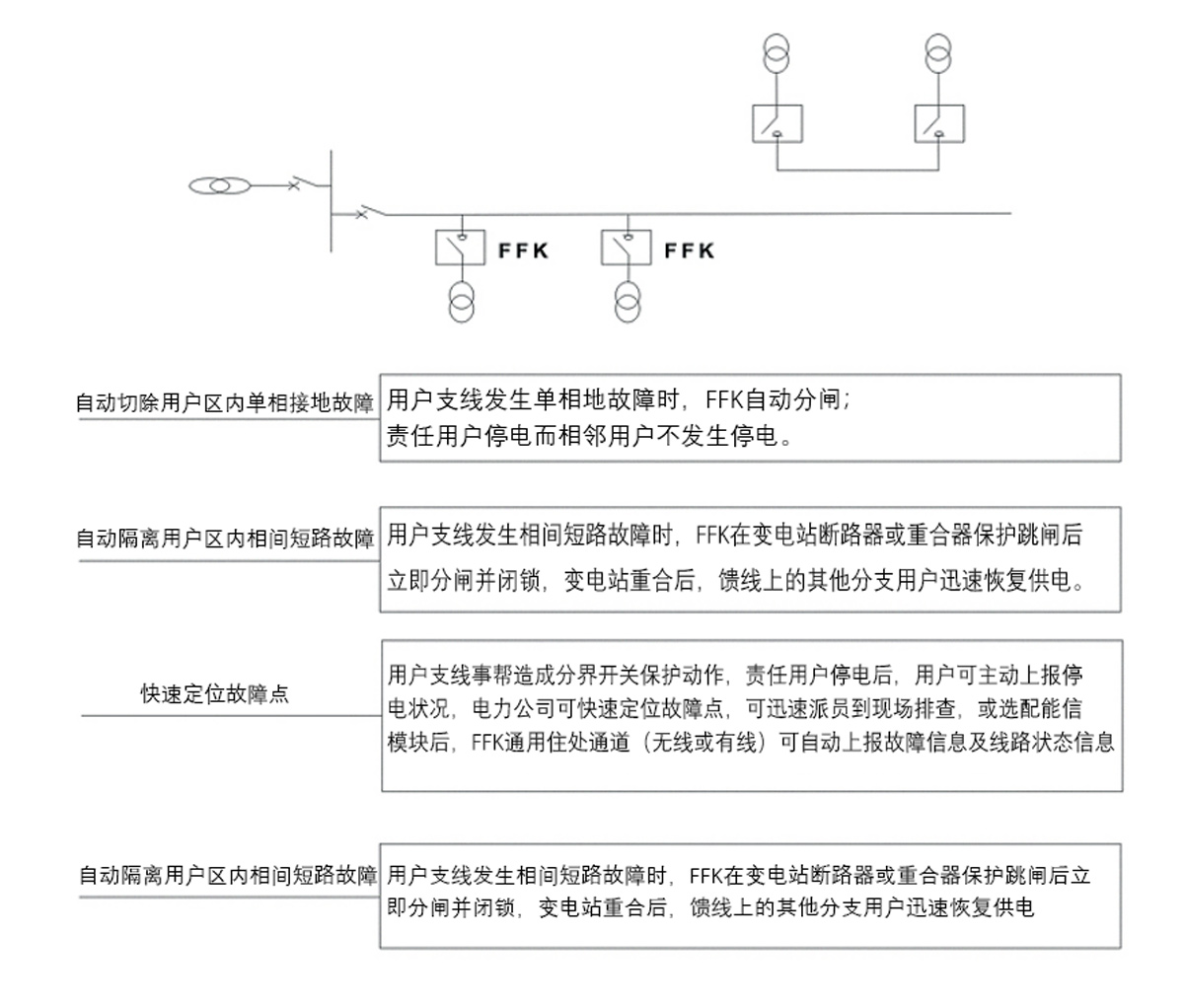

，可实现自动切除单相接地故障和自动隔离相间短路故障
。适用于10kV配电线路用户进线的T接或用户未端
，也可用于切合要求的其它分支线毗连处
。

?
