产品概述

GW10x系列户外高压交流双绝缘子隔脱离关为单相钩棒不带负荷操作型开关。用于交流50Hz或60Hz，额定电流630A、1000A或1250A，额定电压15kA及以下的倾轧线路中，主要与断路器或负荷开关配合使用，为其提供可见断口，提高装备操作及维修的清静性。在无负荷的情形下接纳带电操作杆举行分合操作。

GW10x系列柱上单相隔脱离关是单相的钩棒操作型开关，用于12kV倾轧线的隔离，普遍与断路器或负荷开关配合使用并为线路提供清静的可见断口。此开关可以在无负荷的情形下举行开合操作。

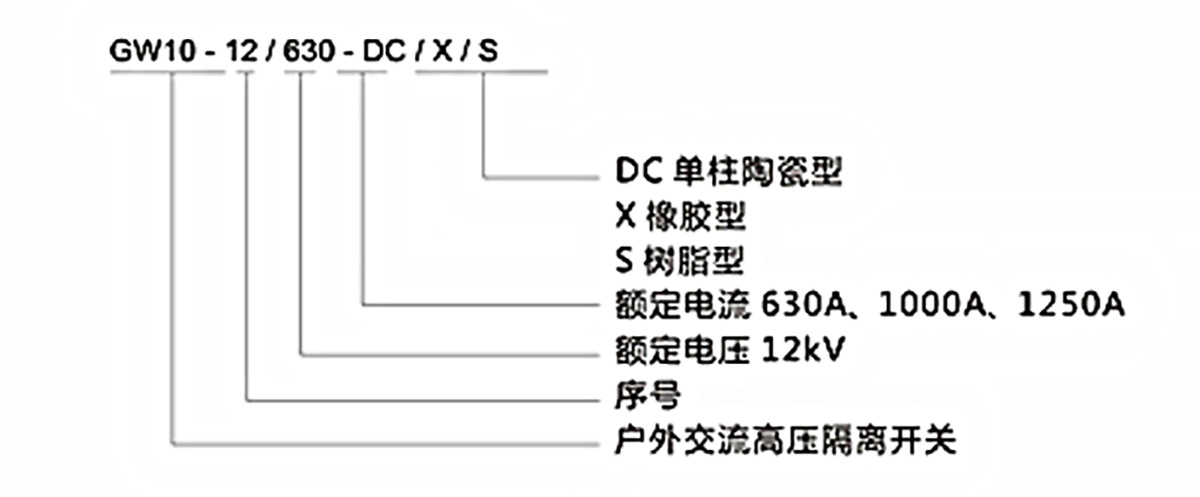

型号说明

产品特点

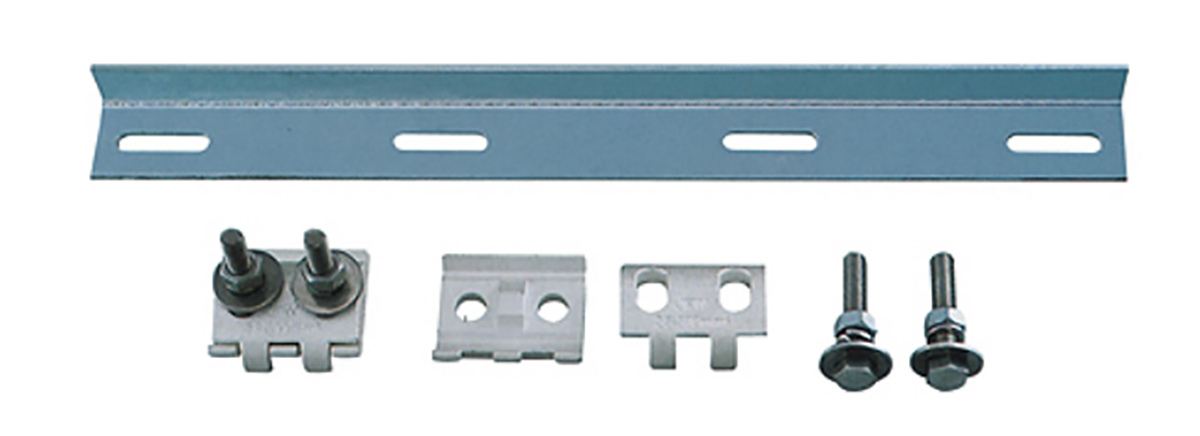

底座接纳优质的304不锈钢和热浸锌防腐工艺处置惩罚的高强度钢板，确保了可靠的操作和防腐属性
；接纳方形马车螺栓配合底板上的方孔，便于现实装置。

支柱绝缘子

接纳高强度硅橡胶绝缘子，绝缘性能好装置时轻盈而省时省力，同时具备优异的疏水性能。大爬距的设计使产品抵达了IV级腌臜品级。

接纳外洋入口高性能户外环氧树脂注射而成型耐侵蚀和户外抗紫外线老化的能力，疏水性能、绝缘性能强、工艺极佳、爬电距离398mm级腌臜品级lV。

主回路设计

接纳对称的双静触头设计，使产品拥有双回路导通，同时结实旋转部分处于非主导电回路位置，在正常运行情形上确保了较低的温升（温升试验电流为1：1倍的额定电流）。主要导电回路的元器件均接纳镀银工艺处置惩罚，有用地增强了该隔脱离关的导电性能。

接线端子

接纳入口质料精铸而成，外貌镀锡3um，配套优质304不锈钢标准件，适合35-300m2铜铝线缆均可使用奇异的原质料及工艺解决了铜铝侵蚀的问题。双孔设计巨细和间距都切合海内用户的使用。

刀间限位装置

可增强刀阐操作时间的稳固性，且有90°或160°两种限位方法。默认出厂方法为160°限位（如上图所示）若需要90°限位或无需限位可自行调解，详细操作请参考产品使用说明书。拉环与转动锁销的杠杆设计，易于分闸操作与提高破冰能力。

?
